标题: 台式解码耳放研发---K9 Pro电源篇
特别说明：本文根据飞傲研发总监张总整理的技术内容，做稍微修饰后发布。

通过本文，可以让大家了解一些飞傲在台式机电源设计上做的一些思考，欢迎探讨！

---------

K9 Pro可以说，是飞傲第一台真正意义上的台式耳放，台式产品和便携产品，主要的不同在哪里？是否决定、影响到了产品的设计呢？

其实在飞傲理解的台式机与便携产品，还是存在一些本质上的区别的：

1，使用场景不同

便携设备，由于自带音源和解码放大，一般会搭配耳机或者蓝牙音频发射使用，对电源的要求不是特别高；

但是台式设备就比较丰富，可以连接的前端有电脑，数播，游戏机，转盘或CD机，连接的终端有耳机，有源音箱，前级或后级功放等。更有不少烧友喜欢玩组合，这样就更多了。

2，信号种类不同

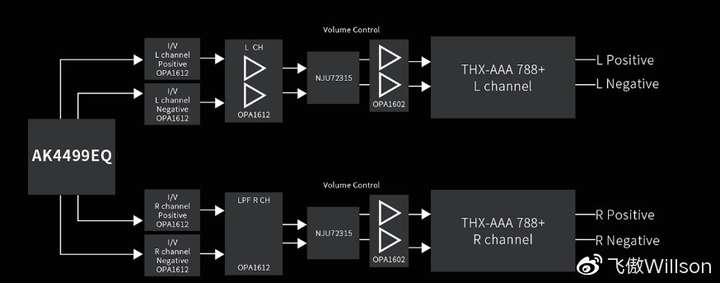

和便携产品不同，台式解码耳放需要处理的信号类型也比较多，涉及了数字信号，时钟，模拟小信号，大动态放大驱动等。

尤其是台式大动态大电流驱动时，需要很大的放大倍数。往往一点点的串扰都会被放大引入耳放级。(K9Pro的放大倍数高达18倍）

3，虽然和便携产品的区别挺大，但是好在台式机的空间大，对于我们工程师来说，有足够的空间去发挥，可以做得更好。

既然有条件，那么，开始干饭！

我们是怎么做的呢？

首先，用户的使用场景多变，搭配复杂，那我们首先应该解决的，就是“供电干扰”

其实，很多老烧油很中意发烧音响滤波器，其实它的工作原理就是通过电感与电容，滤除供电的干扰与杂波。

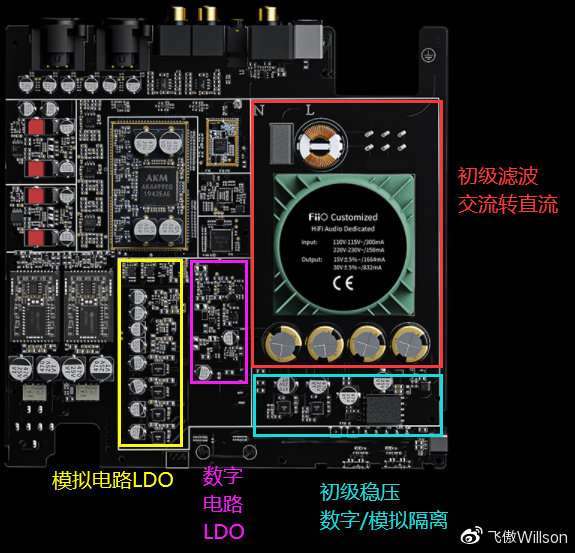

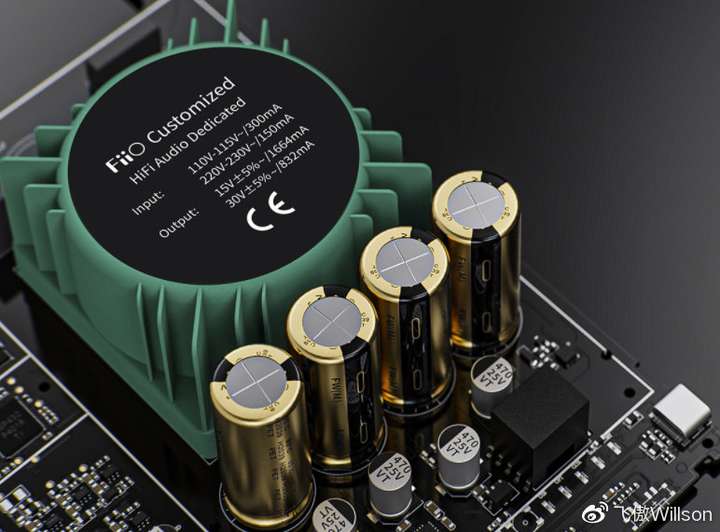

K9Pro使用的线性变压器（俗称火牛）本身就是一个线圈绕制的大电感，搭配4颗4700uF尼吉康电容，工作在低频且抗干扰能力强。

对于一些高频的干扰，工程师在电源输入端设计了一个类似市面上电源滤波器的电路，完成初级电源滤波。

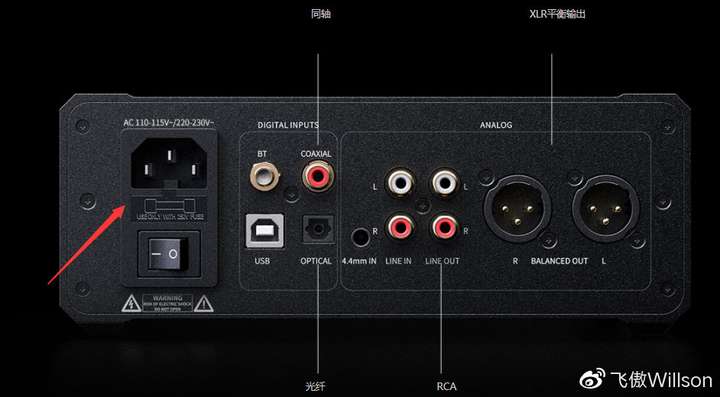

对于一些因系统连接带来的电位差问题，K9Pro参照Ⅰ类电器做法，采用了真三芯电源插座，同时增强了供电的安全性和抗干扰能力。

其次，在设计上，尽量从源头，杜绝数字电路和模拟电路的交叉，

因为台式机的体积较大，所以内部空间也较富裕，我们首先想到的是从布局上进行区分，进行分区设计

另一方面，为更加的杜绝数字、模拟供电的交叉，我们采用了隔离型变压器。

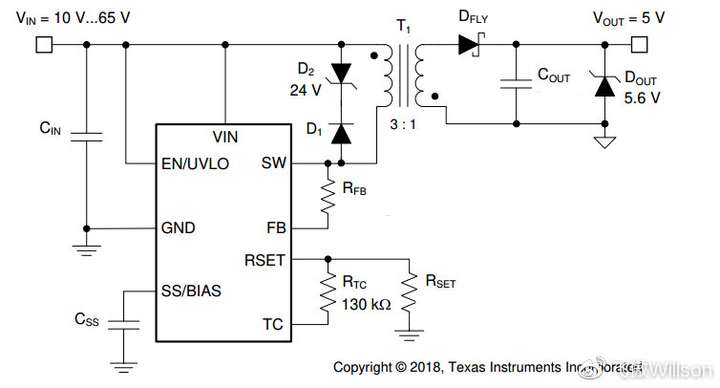

隔离型变压器隔开了数字和模拟的电源和地线，所以数模几乎没有串扰。下图是隔离型变压器的工作原理

除了隔离电源设计，K9Pro还采用了多级稳压：

先在直流滤波后进行第一次稳压，然后，在各模块电路供电中，又增加了二次稳压。

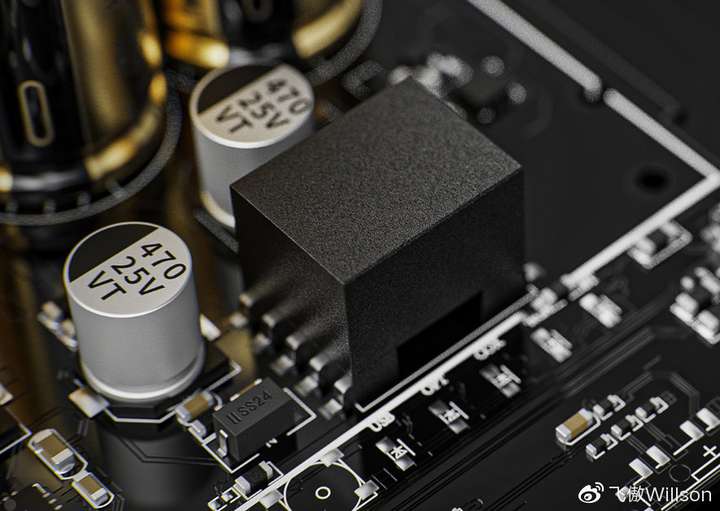

一级稳压采用了Ti的TPS7A系列后，电源的噪声和纹波已经得到了‑70dB（1kHz为例）的衰减。通俗来说降低了1000万倍。

再经过二级稳压后，再衰减‑70dB就是‑140dB了，电源的输出已经非常纯净了。

写在最后：

虽然，K9 Pro是飞傲真正意义上的第一款台机，但是，我们也做了不少功课；

在研发过程中，我们从台式产品的特点、使用场景等各个角度，考虑了电源设计需要关注的方方面面。

同时，利用了台式产品的空间优势，合理地将各功能模块划区摆放，采用初级滤波，数模隔离，信号电源分区，多级稳压等措施全方位诠释“电乃声之母”的理念。

这其中的学习，创新和沉淀，不仅让K9PRO不负飞傲解码耳放旗舰之名，还为我们后面台式播放器，网播等产品打下坚实基础。

K9 Pro最近的产品市场表现，也是对我们团队的一个极大的鼓励。

相信，以后，我们的产品会越做越好！
