标题: 请教一下4芯XLR转6.35单端的焊接法 [打印本页]

作者: yadong1985 时间: 2017-3-16 05:21
标题: 请教一下4芯XLR转6.35单端的焊接法
本帖最后由 yadong1985 于 2017-3-16 05:25 编辑

最近我买了一个耳机，插头是4芯的卡农平衡公头，我目前的几个耳放都是单端6.35插座，手头有线和插头，所以想自己DIY一条转接线。
现在碰到问题，卡农4芯是2个声道+ -各2条正负信号线，6.35MM插头是3芯的，只有左右地，这中间4条线怎么接6.35单端？是2条负极信号线都接到6.35插头的地线吗？还是不接负极，只接信号正极线？

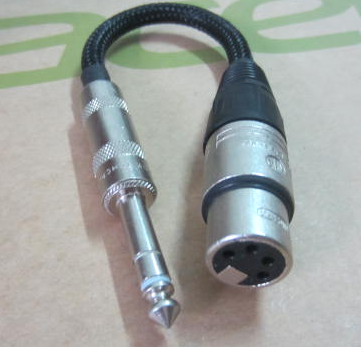

就是这种线

作者: 白学家 时间: 2017-3-16 09:27
冷端合并到地线,有屏蔽层也并到地线上

作者: soil 时间: 2017-3-16 09:32
楼上正解。
只是要注意，不做信号回路时，屏蔽层有时候单端接地可能效果更好。

作者: phoexi 时间: 2017-3-16 09:41
负都接地也就是2 4号针接地

作者: jonesroy 时间: 2017-3-16 13:31
搭车出一条，纽崔课4鑫转头版990 6.35头

作者: yadong1985 时间: 2017-3-16 20:16

jonesroy 发表于 2017-3-16 13:31
搭车出一条，纽崔课4鑫转头版990 6.35头

多少米？
